Trap-Vent beyaz otomatik valfli lavabo sifonu, paslanmaz çelik pop-up süzgeçli
Otomatik hava alma valfi entegre edilmiş lavabo sifonu
-Hava alma valfi sayesinde yatay hatta oluşan vakumlamayı azaltır, süzgeç ve sifonları korur.
-Yüksek akış hızı sayesinde kendi kendini temizler, daha seyrek temizlik gerektirir.
-EN 12380 (hava alma valfleri) standardı uygunluk sertifikalı.

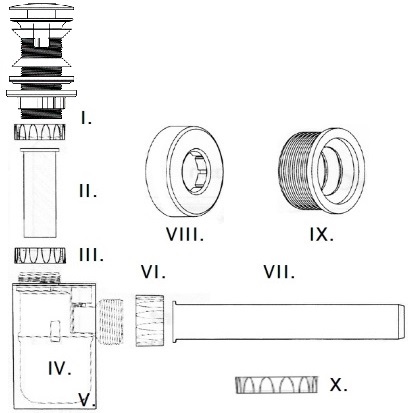

Paket içeriği
I. Paslanmaz çelik pop-up süzgeç, süzgeç bağlantı somunu ve contası
II. Giriş borusu
III. Alt bağlantı somunu ve halkası
IV. Sifon haznesi
V. Kapak
VI. Çıkış borusu somunu, baskı halkası ve bilezik
VII. Çıkış borusu
VIII. Duvar rozeti
IX. 32-40 mm adaptör
X. 1 1/2´´ ölçüsünde gider süzgeci bağlayabilmek için alternatif somun ve contası
Ürün tanımı
Trap-Vent otomatik hava alma valfi entegre edilmiş lavabo sifonudur. Trap-Vent atık su havalık tesisatı yetersizliği nedeniyle kötü koku problemi yaşanan banyo ve tuvaletlerde ilk etapta başvurulabilecek, pratik ve düşük maliyetli bir çözümdür.
Vakumlama anında hava alma valfi bulunmayan lavabo sifonu
Çalışma prensibi
Lavabodan su akışı olduğunda pis su borusunda negatif basınç (vakum, emme) oluşur. Negatif basınç anında lavabo sifonuna entegre edilmiş hava alma valfi kendiliğinden açılır ve sifon içine giren hava basıncı dengelenir. Basınç normale döndüğünde valf kendiliğinden kapanır ve sifon dışına koku çıkmasını engeller. Bu sayede sifon içindeki su seviyesinin vakumlamaya maruz kalarak eksilmesi ve yok olması önlenir. Sifon içinde muhafaza edilen su perdesi atık su hattındaki kötü koku, virüs ve bakterilerin iç mekana sızmasını engeller.
A- Lavabodan deşarj olan su
B- Vakum oluştuğunda valfteki delikten giren hava
C- Sifon içinde muhafaza edilen su perdesi
Kendi kendini temizleme özelliği
Trap-Vent´in gövdesinde bulunan hava alma valfinin hava emişi sayesinde sifon içindeki suyun akışı hızlanır. Bu hızlı su akışı sayesinde sifon içindeki kir ve kalıntılar kendiliğinden temizlenir.
Avantajları
Trap-Vent atık su havalık tesisatı yetersizliği nedeniyle kötü koku problemi yaşanan banyo ve tuvaletlerde ilk etapta başvurulabilecek, pratik ve düşük maliyetli bir çözümdür. Trap-Vent özellikle yenileme ve havalık sorunu çözümü işlerinde inşai külfeti olmaması nedeniyle tercih edilmektedir.
Özellikleri
Valf tarafından emilen havanın yarattığı sirkülasyon sayesinde kendi kendini temizler. Bu özelliği ile lavabo sifonu olarak da tercih edilen bir üründür.
Montaj için giriş çıkış boruları kesilecek ise boruların düzgün kesildiğinden ve çapak kalmadığından emin olun. Trap-Vent atık su boru sistemi test edildikten sonra uygulanmalıdır. Düzgün çalışabilmesi için serbestçe hava alabileceği bir bölgede ve dik konumda monte edilmelidir. Montajı ve bakımı kolaydır. Atık su havalık borusu tesisatının getirdiği malzeme ve işçilik maliyetinden tasarruf sağlar. Drenaj sisteminde oluşan sifonaj sesini keser. Estetiğin önemli olduğu alanlarda estetiği bozmaz, modern ve şık tasarımı ile estetik değer katar.
Uygulama
Trap-Vent mutfak evyesinde ve bulaşık makinesi ve/veya çamaşır makinesi bağlı pis su hatlarında kullanıma uygun değildir.
Montajda kullanılacak somunlar için alet kullanmayın, somunları elinizle sıkın. Montaj için herhangi bir yağlayıcı veya sızdırmazlık malzemesi (silikon, mastik vb.) kullanmayın.
Montaj için giriş çıkış boruları kesilecek ise boruların düzgün kesildiğinden ve çapak kalmadığından emin olun.Trap-Vent atık su boru sistemi test edildikten sonra uygulanmalıdır.Düzgün çalışabilmesi için serbestçe hava alabileceği bir bölgede ve dik konumda monte edilmelidir.
Çıkış borusu somununu, baskı halkasını ve bileziği çıkış borusu üzerine takın. Çıkış borusunun Trap-Vent´e düzgün takıldığından emin olun. Çıkış borusu somununu sıkın.
Paket içeriğinde bulunan DN32/40 kauçuk conta ile DN40 muflu borulara monte edilebilir.
A- Trap-Vent
B- Kauçuk conta
C- DN40 muflu pis su gider borusu
Temizlik
Gerektiğinde temizlenmelidir. Temizlik için aşağıdaki adımlar izlenmelidir.
Örnek uygulamalar
Sertifikalar
Uygulama ölçüleri
Minimum uygulama yüksekliği
Maksimum uygulama yüksekliği
Ürün ölçüleri (mm)
Yukarıdaki bilgiler mevcut bilgi ve tecrübeler sonucunda oluşturulmuştur. Hatalı uygulamadan ve (veya) tavsiye edilmeyen yerlerde kullanımdan oluşabilecek zararlardan firmamız mesul değildir. Ürünlerin yapısında ve içeriğinde değişiklik yapma hakkı tarafımızda saklıdır.
|
