Çatı Süzgeci Seti 62

Bilgi talep formu için tıklayın

S15 Süzgeç Setleri ve Gövdeleri

Isı ve ses yalıtımlı gövde, normal ve ısıtmalı tip çatı süzgeçleri, alt çıkış

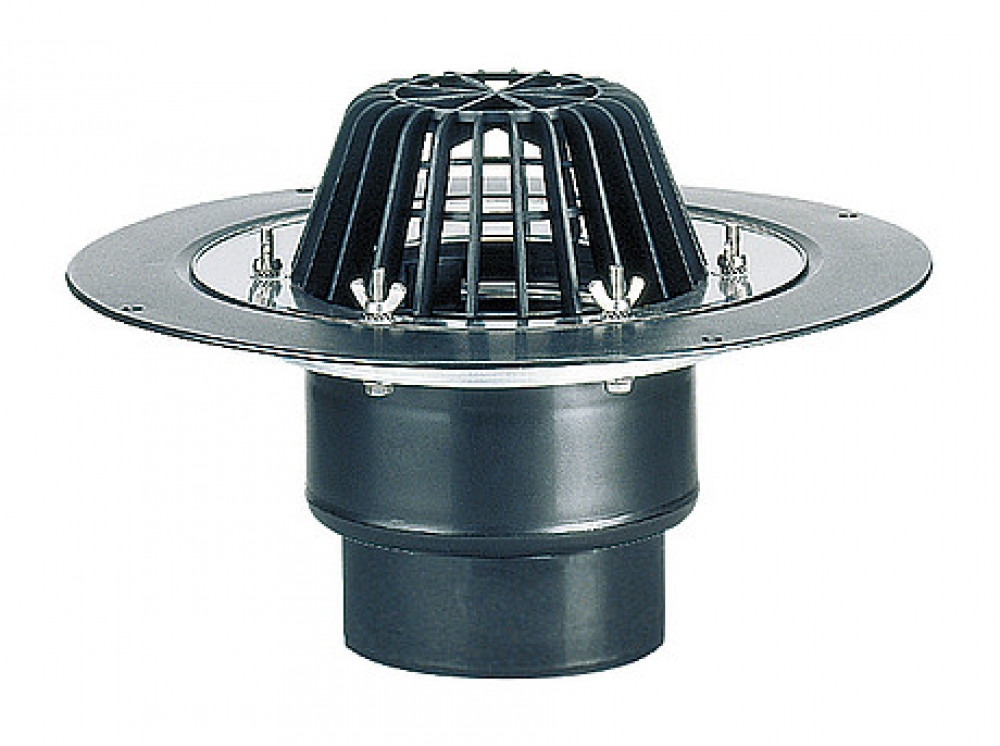

DALLMER Çatı Süzgeci Seti 62
DIN EN 1253 ‘e uygun
Çıkış tipi: Alt çıkışlı

İçeriği: Isı ve ses yalıtımlı gövde
Paslanmaz çelik izolasyon flanşı,
Kubbe yaprak tutucu*, geçici koruma kapağı
Malzeme: Polipropilen, UV dayanımlı

DIN EN 1253’e göre test edilmiş akış hızı
floor rate in l/s tested to DIN EN 1253

Çap / Süzgeç üzerindeki su yüksekliği 5 mm 15 mm 25 mm 35 mm 45 mm 55 mm 65 mm 75 mm
DN 70 0,90 3,50 6,80 13,20 13,20 15,00 15,10 15,10
DN 100 1,00 4,10 7,30 14,50 14,50 18,30 23,20 23,20
DN 125 1,00 4,10 6,90 14,00 14,00 17,70 22,40 22,40
DN 150 1,00 4,20 7,10 14,10 14,10 18,00 22,60 22,60



621047 Çatı Süzgeci Seti 62                             DN 70

621061 Çatı Süzgeci Seti 62                             DN 100

621085 Çatı Süzgeci Seti 62                             DN 125

621092 Çatı Süzgeci Seti 62                             DN 150



621146 Çatı Süzgeci Seti 62 H, ısıtmalı               DN 70

621160 Çatı Süzgeci Seti 62 H, ısıtmalı               DN 100

621184 Çatı Süzgeci Seti 62 H, ısıtmalı               DN 125

621191 Çatı Süzgeci Seti 62 H, ısıtmalı               DN 150



622044 Çatı Süzgeci Seti 62, DallBit**              DN 70

622068 Çatı Süzgeci Seti 62, DallBit**              DN 100

622082 Çatı Süzgeci Seti 62, DallBit**              DN 125

622099 Çatı Süzgeci Seti 62, Dallbit**              DN 150



622143 Çatı Süzgeci Seti 62 H,DallBit** ısıtmalı  DN 70

622167 Çatı Süzgeci Seti 62 H,DallBit** ısıtmalı  DN 100

622181 Çatı Süzgeci Seti 62 H,DallBit** ısıtmalı  DN 125

622198 Çatı Süzgeci Seti 62 H,DallBit** ısıtmalı  DN 150



H= Isıtmalı versiyon:
230 V elektrik kaynağına direkt bağlanabilir, VDE
0721, bölüm 1/3.78 onaylı rezistans
Süzgeç başına güç ...................................10 Watt
Süzgeç başına akım .................................0,05 Amper
Bir çatı için tavsiye edilen sigorta...............16 Amper

*Gezilebilir teras uygulaması için kubbe yaprak
tutucu yerine S 15 serisi süzgeç başlıklarından biri
kullanılabilir. Süzgeç başlığı sabitleyici S 15
(590084) ile birlikte kullanılmalıdır.

**DallBit: Ø 500 mm çapında, 5 mm kalınlığında
bitümlü membran yakalı. Bitümlü yaka, plastik
gövdeye basınç ve ısıl işlem ile kaynatılmış ayrıca
paslanmaz çelik baskı flanşı ile mekanik olarak
sabitlenmiştir.
