Tanımı
McAlpine MacValve-19 susuz koku önleyici diyafram, tesisatların gider noktalarına uygulandığında pis su hattından ortama kötü kanalizasyon kokusu geçişini önler. Ayrıca, koku önleyici membran haşerelerin tesisattan çıkışını da engellemektedir. Diğer bir faydası da havalık işlevi görmesidir; atık su hattında negatif basınç (vakum) oluştuğunda açılır, sisteme giren hava ile basınç dengelendiğinde otomatik olarak kapanır. Otomatik hava alma valfleri ve sifonlara alternatif olarak binalarda kullanılması uygundur. Ayrıca deniz araçlarında kullanıma da uygundur. Su perdesi ile koku geçişini önleyen sulu tip sifonlar, içerisindeki suyun buharlaşması veya vakumlanması ile işlevini yitirmektedir. Ancak, McAlpine MacValve-19 susuz çalışma özelliği ile her durumda koku çıkışını engeller.
Çalışma prensibi
Patentli diyafram membran su akışı olmadığında kapalıdır, hava geçişine izin vermez. Tesisattan su akışı olduğunda membran açılır, su akışı bittiğinde kendiliğinden kapanır.
Kullanım alanları
Genel olarak tüm gri su tesisatlarının giderinde koku önleyici olarak uygulanabilir:
Yoğuşmalı kazan, yoğuşmalı kombi yoğuşma suyu drenajı
Split, vrv ve vrf klima yoğuşma suyu drenajı
Pisuvar gideri
Bide gideri
Lavabo gideri
Duş teknesi gideri
Küvet gideri
Çamaşır makinesi gideri
Evye gideri
Özellikleri
Geleneksel ev temizlik kimyasallarına dayanıklıdır.
Kısa süreli 95°C, sürekli kullanımda 75°C’ye dayanıklıdır.
MacValve-19 üzerinde 120 mm derinliğinde su bulunduğu halde akış hızı: 42 litre/dakika
MacValve-19 üzerinde 300 mm derinliğinde su bulunduğu halde akış hızı: 60 litre/dakika
Standart uygunlukları
Görünüm özellikleri EN 274:2002 standardına uygundur.
Malzeme özellikleri EN 274:2002 standardına uygundur.
Hidrolik özellikleri EN 274:2002 standardına uygundur.
Boyutsal özellikleri EN 274:2002 standardına uygundur.
Hava sızdırmazlık özellikleri BS EN 12380:2002 standardına uygundur. 30pa, 500pa ve 10,000pa basınçta 5 dakika dayanım testini geçmiştir.
Su sızdırmazlık EN 274:2002 standardına uygundur.
Uygulama
McAlpine MacValve-19 genel olarak tüm gri su tesisatlarının giderinde koku önleyici olarak uygulanabilir. Ürünün giriş ve çıkışında DN50 sıkıştırmalı tip bağlantı bulunmaktadır. Dış çapı 50mm olan boruların bağlantısı için uygundur.
Ürünün montajı son derece pratiktir. Bağlamak istediğiniz boru parçasını ürünün bağlantı ağzına sokup, sıkıştırma bileziğini elinizle çevirerek sıkın ve tam olarak sıkıştığından emin olunuz.
Montaj sırasında ürün beraberinde gelen kauçuk contaların bağlantı bileziğinin içine tam olarak oturduğundan emin olunuz.
Ürünün demontajı için bağlantı bileziklerini çevirerek gevşetmeniz yeterlidir.
McAlpine MacValve-19 pisuvar uygulaması dışında isteğe göre yatay veya dikey uygulanabilir. Pisuvar giderine yalnızca dikey olarak uygulanabilir.
Ürün dikey uygulandığında su akış yönünü gösteren okun aşağı baktığına emin olunuz.
Ürün yatay uygulandığında su akış yönüne doğru minimum 10° eğim ile monte edildiğinden emin olunuz.

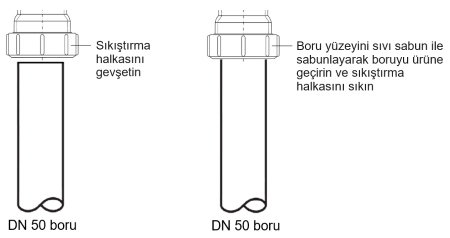

Mufsuz boru bağlantısı

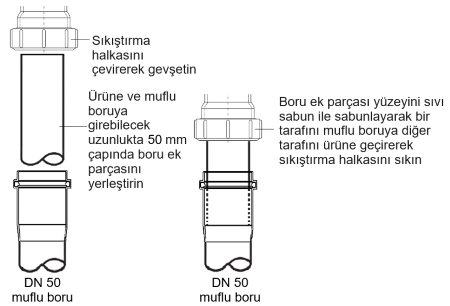

Muflu boru bağlantısı
Ürün ölçüleri (mm)
Yukarıdaki bilgiler mevcut bilgi ve tecrübeler sonucunda oluşturulmuştur. Hatalı uygulamadan ve (veya) tavsiye edilmeyen yerlerde kullanımdan oluşabilecek zararlardan firmamız mesul değildir. Ürünlerin yapısında ve içeriğinde değişiklik yapma hakkı tarafımızda saklıdır.
|
